偉創AC80B在數控沖床上的應用

發布時間: 2016-04-13 20:53   3515 次瀏覽


一、前言

    沖床主要是針對板材的沖壓成型。通過模具，能做出沖孔，成型，拉伸，修整，精沖，鉚接及擠壓件等等，廣泛應用于電子、通訊、家電、交通工具等各個領域。

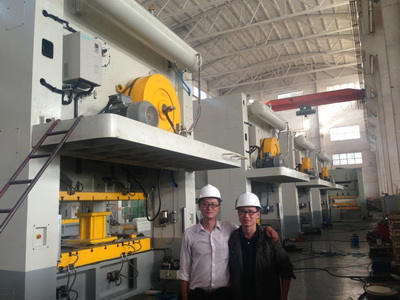

    沖床是將圓周運動轉換為直線運動，由主電機出力，帶動飛輪，經離合器帶動齒輪、曲軸(或偏心齒輪)、連桿等運轉，來達成模具的直線運動。








二、沖床控制的特點

1、曲柄連桿機構的死點問題
     沖床通常采用曲柄連桿機構將回轉運動轉化為往復運動，而曲柄連桿機構是有死點的（既有“上死點”，又有“下死點”），整個運動周期中，負載的變化是不均勻的，呈現周期性的波動。
2、沖壓工作時突變負載問題
     沖床中基本上至******三個工作點，負載具有突變的性質：（1）越過上死點；（2）越過下死點；（3）接觸工件沖壓時；
3、部分工件沖壓時，低速運行的問題
     自動連續沖床，由于有機械手參與取料，送料，自然是越高速越好。而一些場合下，則要求沖床具有比較良好的低速特性。

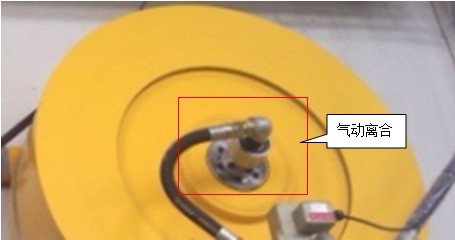

4、在調整模具時，寸動的問題
    沖床在調整模具時，需要寸動。也***是離合器不斷的吸合斷開，這樣***會造成電機很頻繁的加載、卸載，此時要求變頻器有很好的電流抑制功能。








三、AC80B在數控沖床上的應用優勢

1、真正的電流矢量控制技術，******的低頻力矩
    依賴多年的技術積累，偉創電氣具有非常成熟的電流矢量控制技術。矢量的意義在于將定子電流通過坐標變換，解耦成勵磁電流和轉矩電流，這樣，可以獨立的調整這兩個分量，從而方便的調整負載。
2、快速且穩定的轉速跟蹤再啟動功能
    對于操作者而言，往往出現直接斷開變頻器電源，此時電機處于自由停止的狀態。操作者接著又會合上電源，再次對電機進行啟動，此時變頻器需要快速的對電機轉速進行跟蹤，并且平穩運行。偉創AC80B轉速追蹤所 需時間為2s以內，***快時500ms。
3、保護變頻器和馬達的電流限制功能
    因為采用了矢量控制技術，因此，使得電機的轉矩電流控制很容易，正常情況下，偉創AC80B具有200%的轉矩電流限制。在調試沖床的時候，可以根據******的負載，觀察當前變頻的******工作電流，適當?shù)募尤腚娏飨?制，這樣，當負載轉矩由于機械原因卡阻時，變頻仍然維持在這個限制的電流值，而不會燒毀電機，起到對電機的良好保護作用。
4、******的電壓抑制功能
    由于沖床是帶著滑塊做上、下周期性的運動。當滑塊往下運動時，在一些特定情況下電機會處于發電狀態，此時需要變頻器對電機的回饋電壓做出處理。偉創變頻器可以在2ms內做出對電壓的抑制。

四、參數設置及接線圖


F0-00

0

無PG矢量控制

F0-02

1

外部端子

F0-03

3

電壓模擬量給定

F0-14

180

加速時間（按實際需要）

F0-15

180

減速時間（按實際需要）

F1-00

2

轉速跟蹤啟動

F5-01

4

電機極數（按實際需要）

F5-02

22kW

電機功率（按實際需要）

F5-03

50Hz

電機額定頻率（按實際需要）

F5-04

1460RPM

電機額定轉速（按實際需要）

F5-06

45A

電機額定電流（按實際需要）





















五、結束語

經過客戶實際使用體驗，對偉創AC80B在數控沖床體現出來的性能及其穩定性給出了高度的評價。
